Návod k montáži
najdete na

www.fklisty.cz/Ke

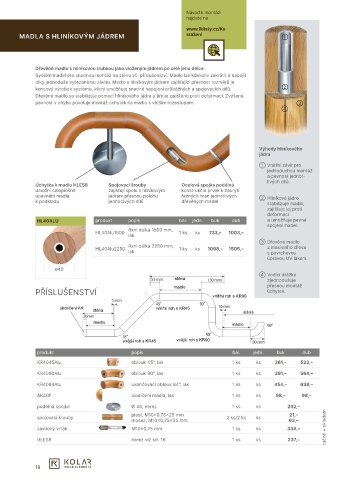

MADLA S HLINÍKOVÝM JÁDREM stažení ➀

Dřevěné madlo s hliníkovou trubkou jako vloženým jádrem po celé jeho délce.
Systém madel pro snadnou montáž na stěnu vč. příslušenství. Madlo lze kdekoliv zakrátit a napojit
díky jednoduše vyřezanému závitu. Madlo s hliníkovým jádrem zajišťující přesnost rozměrů je
koncový výrobek systému, který umožňuje snadné napojení průběžných a spojovacích dílů. ➁
Dřevěné madlo se stabilizuje pomocí hliníkového jádra a tím je zajištěno proti deformaci. Zvýšená
pevnost v ohybu povoluje montáž úchytek na madlo s větším rozestupem. ➂
➃

Výhody hliníkového
jádra

➀ Vnitřní závit pro
jednoduchou montáž
a pevnost jednot-
livých dílů.
Úchytka k madlu HLES8 Spojovací šrouby Ocelová spojka podélná
umožní celoplošné zajišťují spolu s hliníkovým konstrukční prvek k zakrytí
upevnění madla jádrem přesnou polohu řezných hran jednotlivých ➁ Hliníkové jádro
k podkladu jednotlivých dílů dřevěných madel stabilizuje madlo,
zajišťuje jej proti
deformaci
HL40ALU produkt popis bal. jedn. buk dub a umožňuje pevné
spojení madel.
fixní délka 1500 mm,
HL40Alu1500 1 ks ks 733,– 1003,–
lak
➂ Dřevěné madlo
fixní délka 2250 mm,
HL40Alu2250 1 ks ks 1098,– 1505,– z masivního dřeva
lak s povrchovou
úpravou UV lakem.
∅40
➃ Vodící drážka
stěna zjednodušuje
PŘÍSLUŠENSTVÍ madlo přesnou montáž
úchytek.
vnitřní roh s KR90
ukončení AK stěna vnitřní roh s KR45 stěna

madlo madlo

vnější roh s KR45 vnější roh s KR90
produkt popis bal. jedn. buk dub

KR4045Alu oblouk 45°, lak 1 ks ks 361,– 523,–
KR4090Alu oblouk 90°, lak 1 ks ks 391,– 564,–

KR4084Alu ukončovací oblouk 84°, lak 1 ks ks 454,– 638,–
AK40F ukončení madla, lak 1 ks ks 98,– 98,–
podélná spojka Ø 40, nerez 1 ks ks 242,–
plast, M10×0,75×25 mm 21,–
spojovací šrouby 2 ks/2 ks ks
mosaz, M10×0,75×35 mm 63,–
závitový vrták M10×0,75 mm 1 ks ks 334,– tučně = skladem

HLES8 nerez viz str. 16 1 ks ks 237,–
